SALVAMULTE / PROMEMORIA di LUCI SPENTE

(Gadget for Car, Scooter and Moto)

Il progetto prevede la realizzazione di un avvisatore ottico-acustico di luci spente (per scooter e moto) e con qualche piccolissima modifica è possibile adattarlo anche per il montaggio sulle automobili.

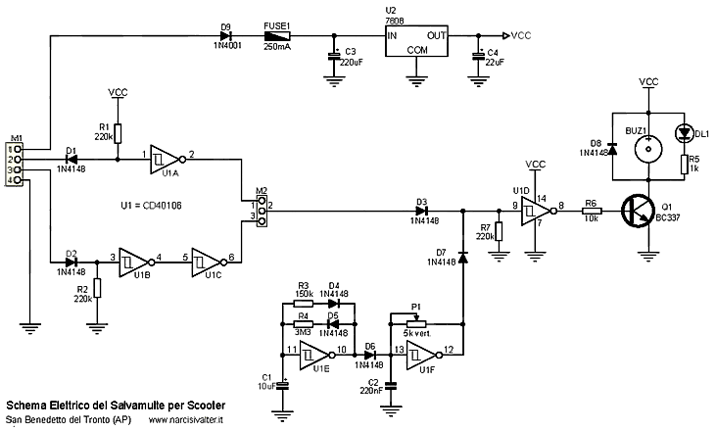

Schema elettrico

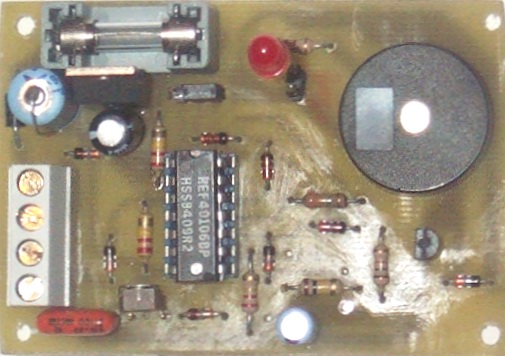

Foto del dispositivo

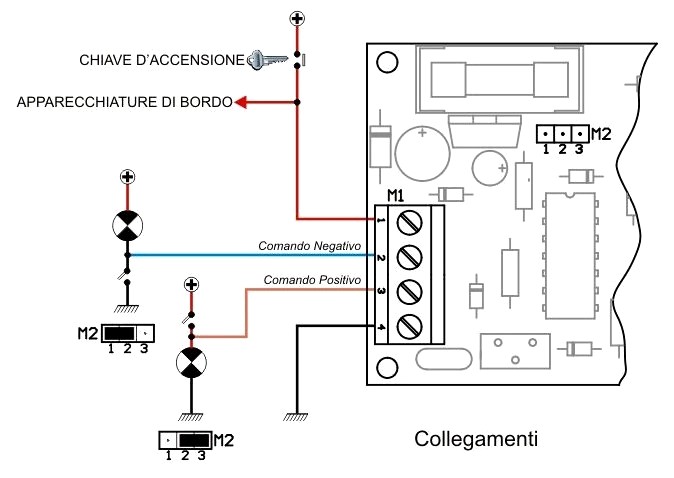

Collegamenti

La realizzazione si adatta benissimo ai principianti perché è semplice, veloce e poco costosa.

DOWNLOAD    [ TORNA ALL'INIZIO ]

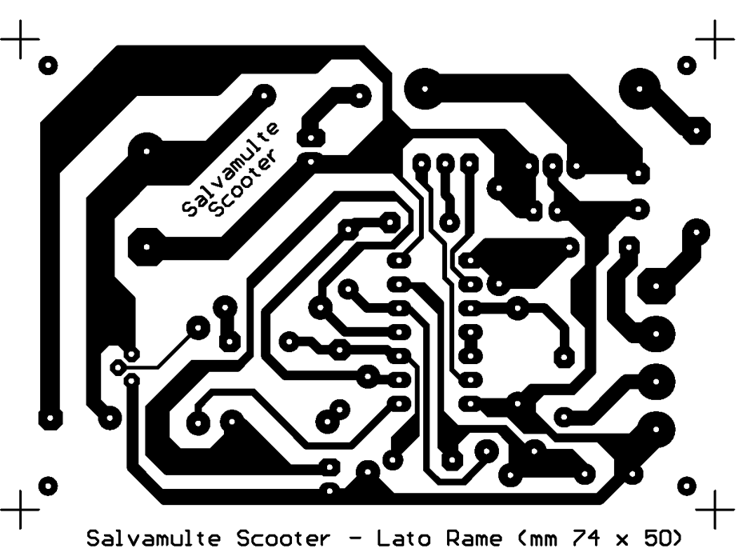

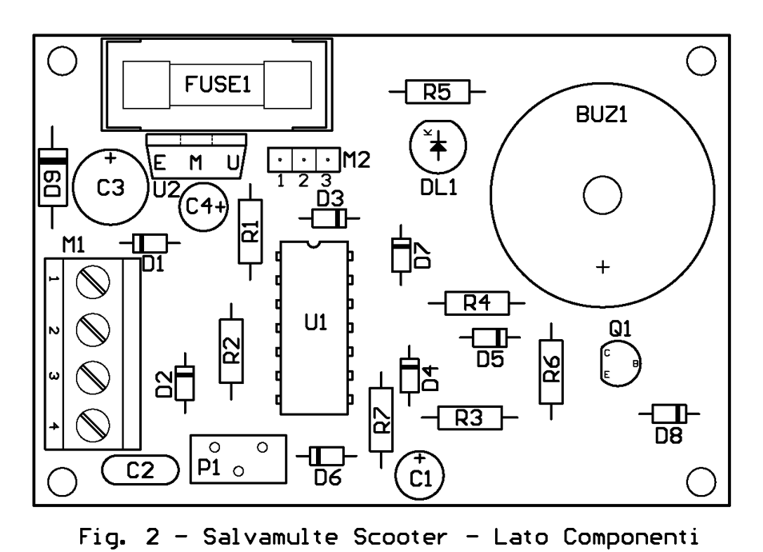

Schema elettrico, disposizione componenti (Board Layout) e circuito stampato sono stati realizzati con il software di editing elettronico EDA Protel 98.

Download

Scarica l'articolo completo in formato PDF (890 KB)

Scarica l'articolo completo in formato PDF ad Alta Risoluzione (7.6 MB)
