TELECOMANDO CODIFICATO 4 CANALI
a RAGGI INFRAROSSI

(4-Channel IR Remote Control)


Si tratta di un ottimo Telecomando Codificato a Raggi Infrarossi a 4 canali: per il progetto è stato utilizzato un Encoder ed un Decoder, chips della Motorola siglati rispettivamente MC145026 e MC145027.

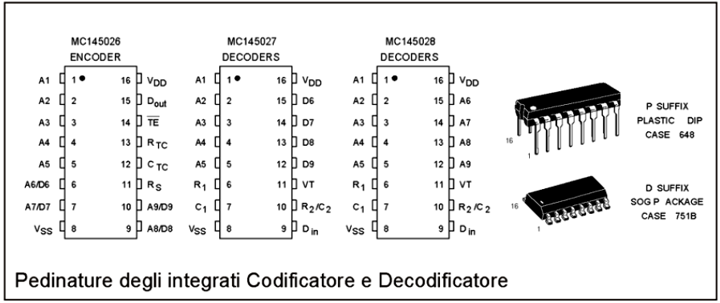

Piedinatura dei circuiti integrati

Questo progetto nasce nel 2000 ma non fu mai inviato alla rivista perché modificato ed accantonato più volte nel corso degli anni e realizzato definitivamente solo nel 2010 (nel 2006 avevo già terminato la collaborazione con la rivista).

Il progetto originario, infatti, prevedeva un solo canale e dal vecchio prototipo è nato questo nuovo circuito che gestisce 4 canali.

Inoltre, per ottenere un trasmettitore piccolo e compatto, ho fatto ricorso alla tecnologia SMD: infatti, oltre ai chip MC145026D e CD4011, anche quasi tutti gli altri componenti del circuito TX (Resistenze, Condensatori e Diodi) sono in tecnologia SMD.

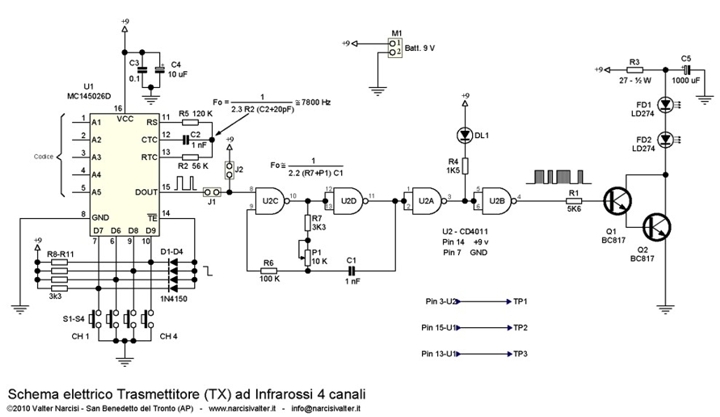

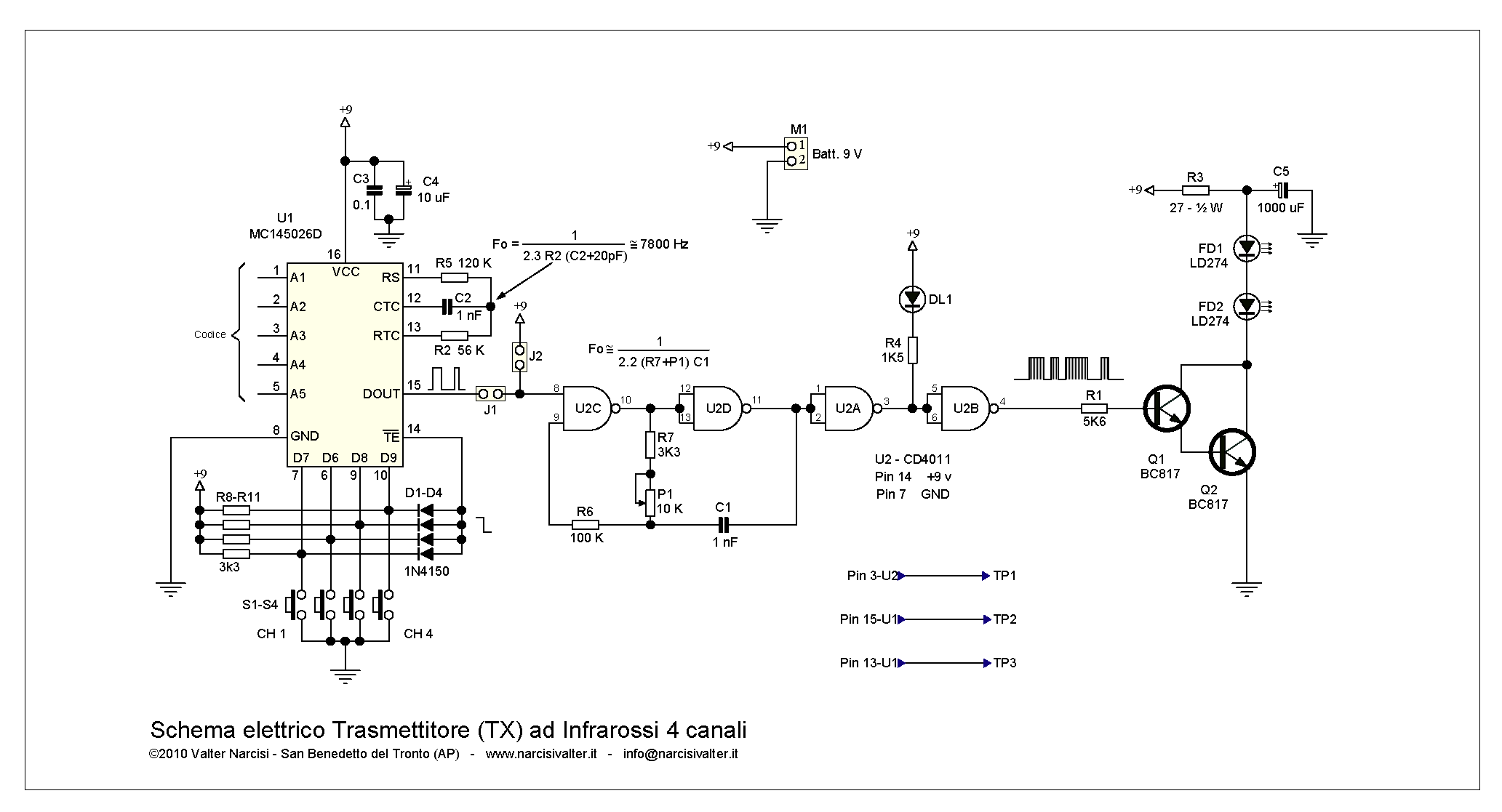

Schema elettrico Trasmettitore

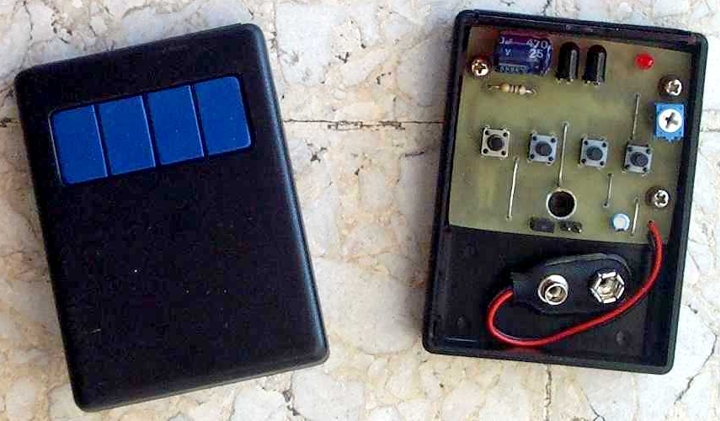

Foto del Trasmettitore

Nel circuito del ricevitore, invece, non si fa uso di alcun componente SMD.

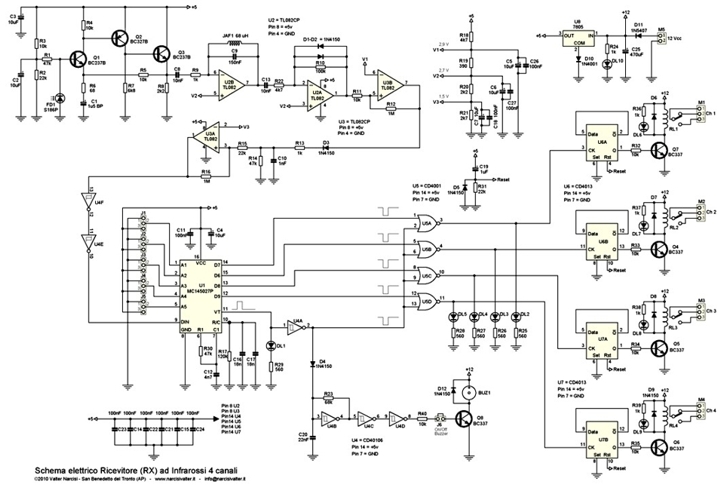

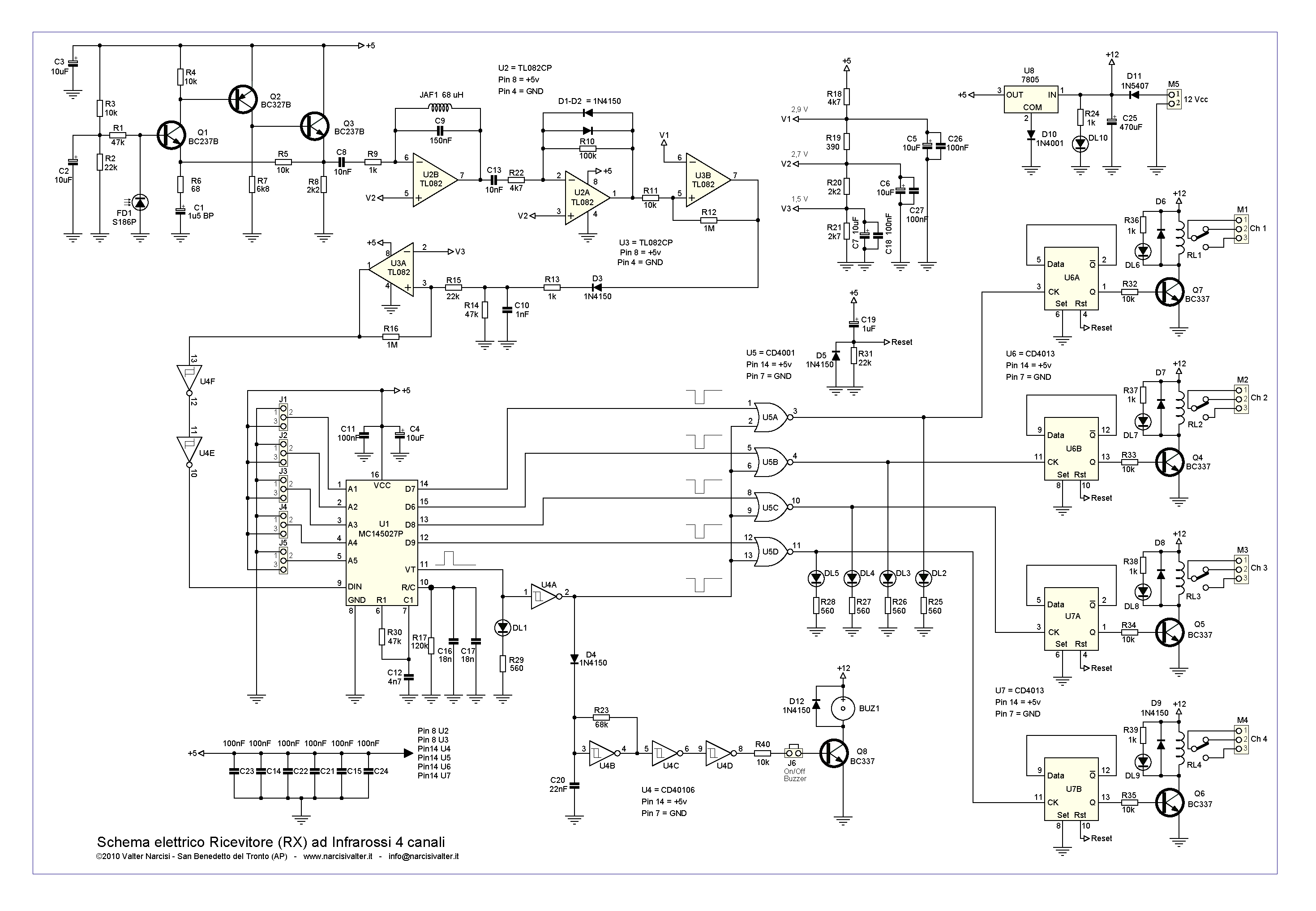

Schema elettrico del Ricevitore

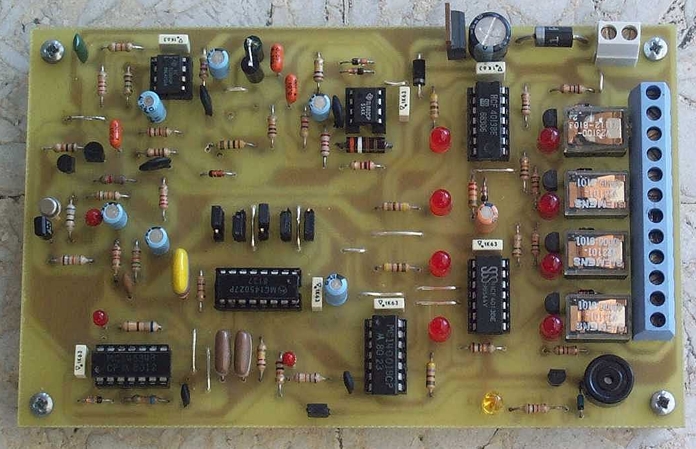

Foto del PCB Ricevitore completo

Per l'alimentazione del ricevitore, è possibile utilizzare un qualsiasi alimentatore da 12-14V oppure costruirne uno come quello visibile nello schema seguente.

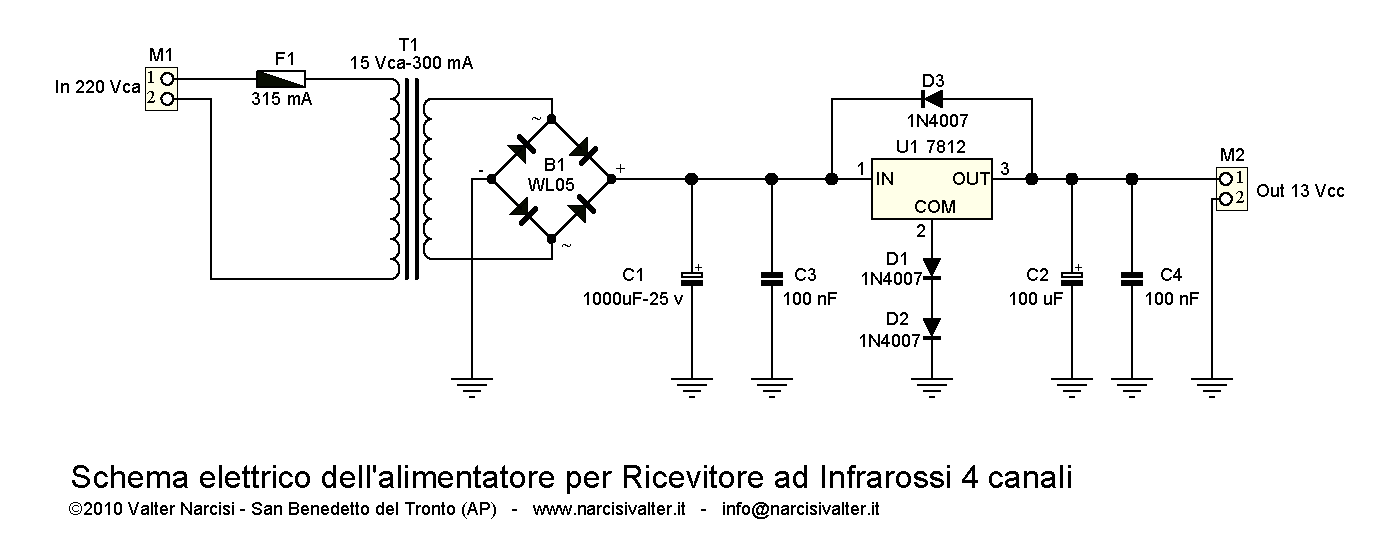

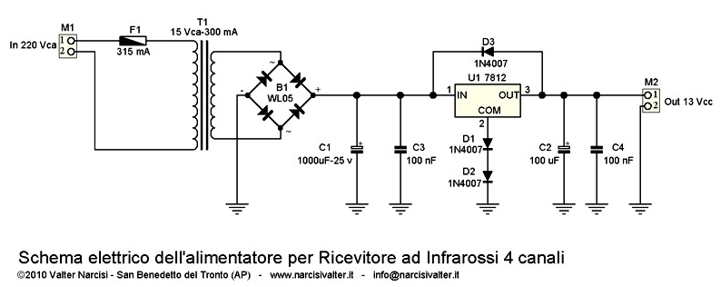

Schema elettrico alimentatore

Schemi elettrici (Schematic diagrams), disposizione componenti (Board Layout) e circuiti stampati (Master) sono stati realizzati con l'editor EDA Protel99se.

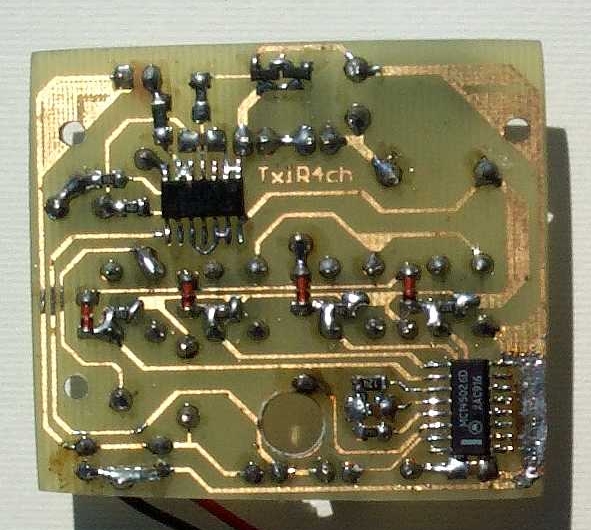

Ecco come si presenta il lato rame del trasmettitore (da notare i due circuiti integrati e i Diodi: resistenze e condensatori non sono molto visibili):

Particolare PCB Trasmettitore

Per realizzare il Telecomando occorrono 2 PCB (3 se utilizzate anche l'alimentatore proposto in questa pagina).

Nelle successive immagini, la disposizione dei componenti sulle schede.

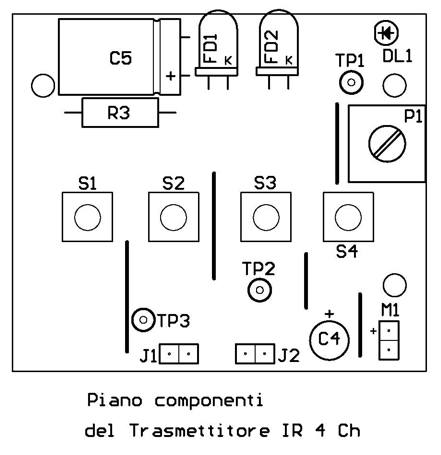

PCB del Trasmettitore

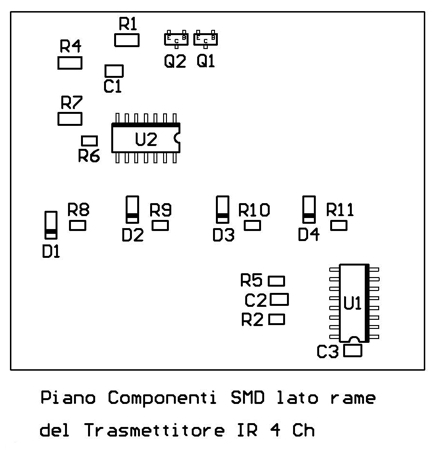

PCB del Trasmettitore (Lato rame)

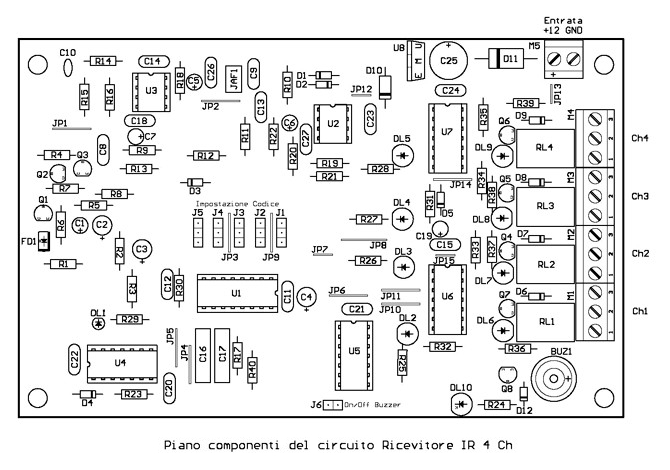

PCB del Ricevitore

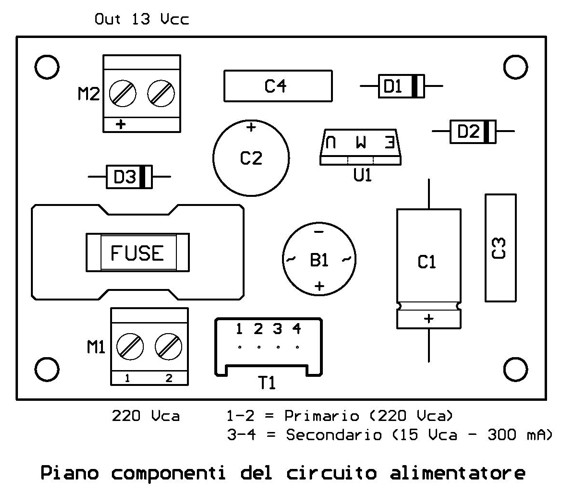

PCB dell'Alimentatore

DOWNLOAD    [ TORNA ALL'INIZIO ]

Nel file PDF che è possibile scaricare cliccando sul link seguente, oltre agli schemi elettrici, ai PCB e ai Master, c'è anche la descrizione dettagliata degli schemi elettrici e l'elenco dei componenti.

Download

Scarica il Manuale Tecnico (760 KB).

Scarica il datasheet del chip MM53200 (250 KB).
