BROMOGRAFO e TAVOLO LUMINOSO

(UV Exposure Box and Backlit Table)

Ho sempre sentito l'esigenza di realizzare i miei circuiti stampati con il metodo della fotoincisione ed allora decisi di costruirmi un bromografo (essenziale per realizzare ottimi circuiti stampati).

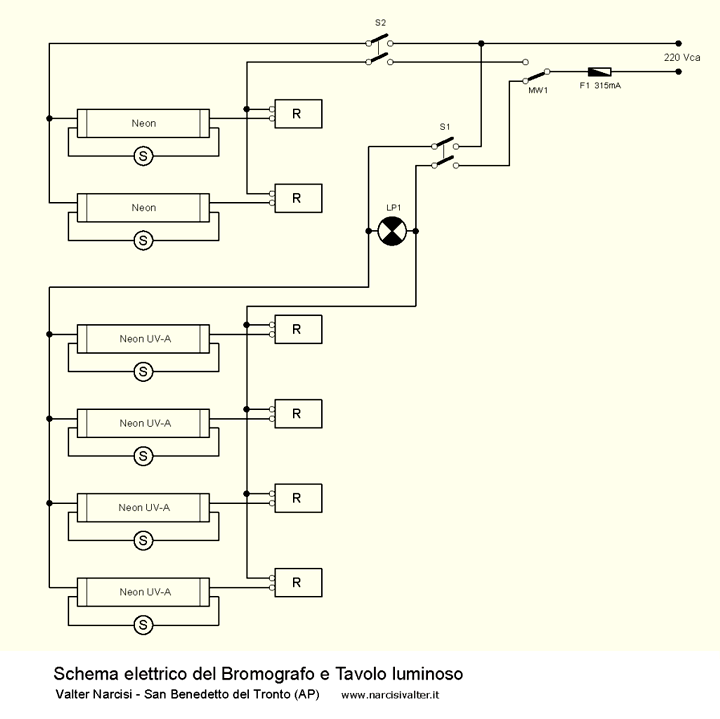

Schema elettrico

Il progetto è stato preceduto da un'attenta fase di studio: è stato necessario usare un certo tipo di neon, conoscere le distanze da mantenere durante l'esposizione, le distanze da neon a neon, ecc. ecc.

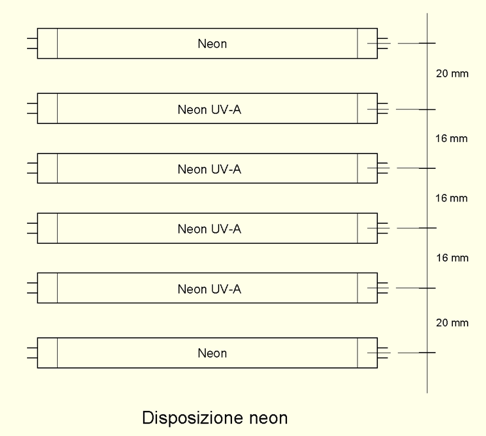

Disposizione neon

E visto che mi mancava giusto un tavolo luminoso (uno di quei tavoli dove si lavora su uno specchio con la luce che viene "da sotto"), ho realizzato questo bromografo prevedendone anche questo utilizzo secondario.

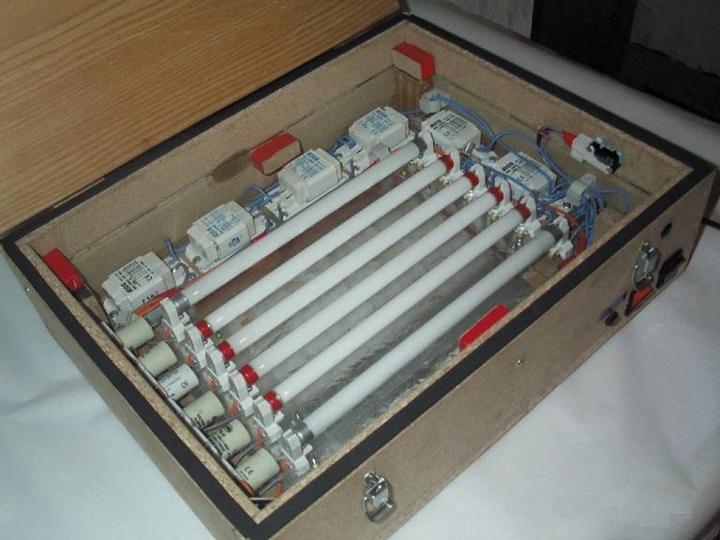

La realizzazione fa uso di 4 neon UVA (per il bromografo) e due normalissimi neon fluorescenti (per il tavolo luminoso).
Il bromografo può funzionare solo ed esclusivamente una volta chiuso il coperchio (ed agendo sull'apposito interruttore dedicato): un microswitch di sicurezza, infatti, interrompe l'alimentazione sui neon UVA quando si apre accidentalmente il coperchio senza prima spegnere il dispositivo (i raggi UVA sono molto pericolosi e le precauzioni non sono mai troppe).

Nella foto seguente è visibile il microswitch usato dal sottoscritto.

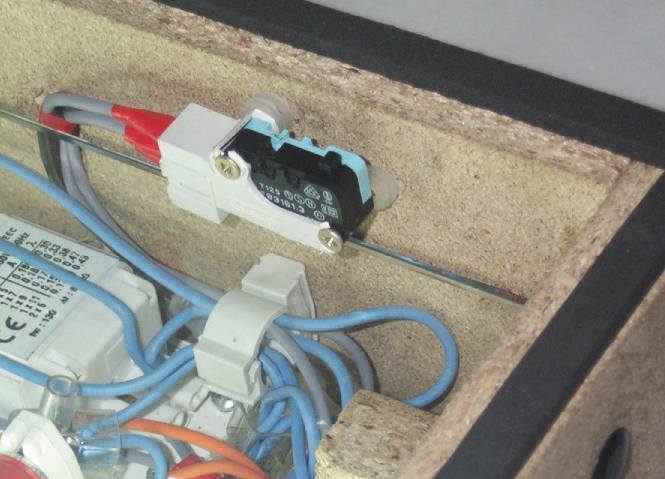

Particolare microswitch di sicurezza

Un secondo interruttore (blu, vedi foto successiva) serve per accendere i due neon fluorescenti quando si utilizza il tavolo luminoso (per il quale è stato realizzato un secondo vetro con le stesse dimensioni esterne del bromografo).

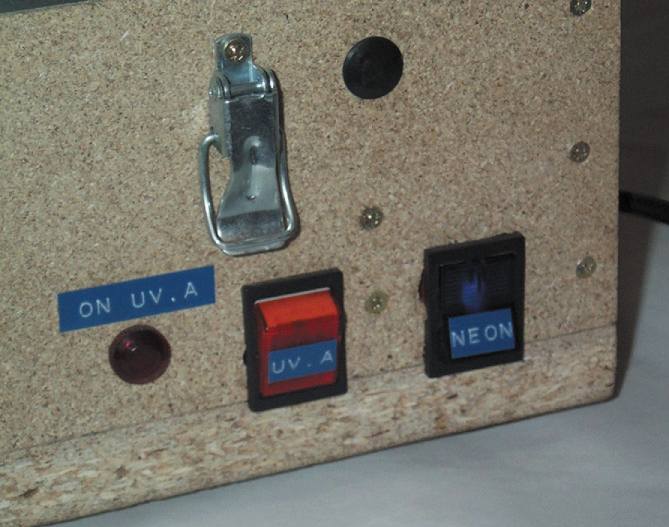

Particolare interruttori

Nell'articolo pubblicato dalla rivista Elettronica Flash descrivo tutte le fasi del montaggio a partire dalla realizzazione del contenitore in legno.

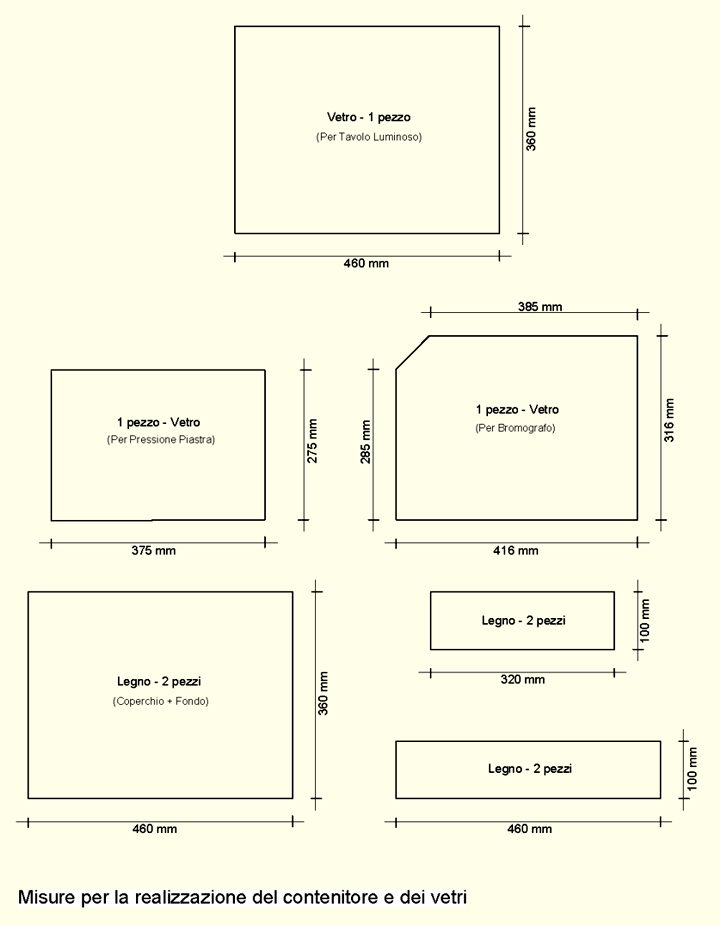

Misure pannelli e vetri

Alla fine, compresi specchi, attacchi starter, passacavi, cerniere e supporti, il costo totale è stato di circa 70-80 EURO (la spesa maggiore è stata per i neon U-VA, i 6 reattori e gli specchi): costo non elevato considerando le prestazioni di questo strumento.

ATTENZIONE CORRENTE ELETTRICA

ATTENZIONE - Nel circuito è presente la tensione di rete a 220Vac per cui, onde evitare "pericolosissime esperienze", si consiglia di aprire o maneggiare i circuiti SOLO DOPO AVER STACCATO LA SPINA DALLA RETE ELETTRICA, osservando sempre le norme di Sicurezza Elettrica ed usando tassativamente contenitori in plastica o in legno.


ATTENZIONE RAGGI UV-A

ATTENZIONE - I Raggi Ultravioletti di tipo A (UV-A) SONO PERICOLOSI per gli occhi e soprattutto per la pelle: per questo motivo si SCONSIGLIA VIVAMENTE di non provare ad accenderli prima che il coperchio non sia ben chiuso.


ATTENZIONE SOSTANZE NOCIVEATTENZIONE SOSTANZE CORROSIVE

ATTENZIONE - Il Cloruro Ferrico e la Soda Caustica SONO SOSTANZE PERICOLOSE, NOCIVE e altamente corrosive.

Si consiglia vivamente di maneggiare queste sostanze con estrema cautela, in locali ben aerati e utilizzando apposite protezioni per le mani (guanti di lattice) e per gli occhi (occhiali di protezione).


QUI potete scaricare un file (in PDF) contenente le etichette da stampare e attaccare sul bromografo (all'interno e all'esterno) e sui prodotti da utilizzare per la realizzazione dei circuiti stampati.

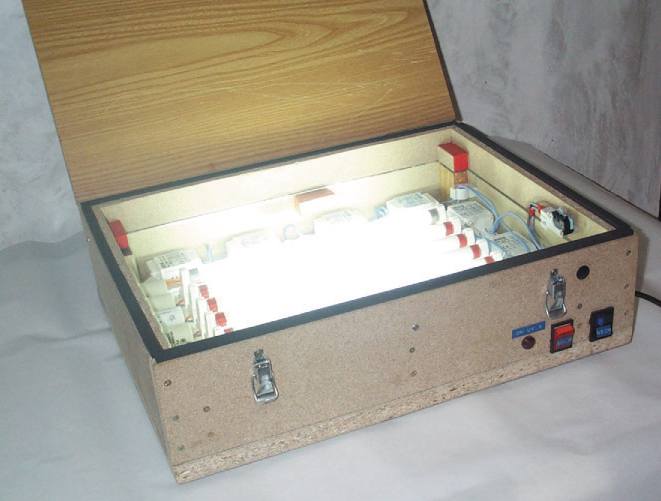

Bromografo terminato

DOWNLOAD    [Torna all'inizio]

Schemi elettrici e disegni sono stati realizzati con il software EDA Protel 98.

Download

Scarica l'articolo completo in formato PDF (1.6 MB)

Scarica l'articolo completo in formato PDF ad Alta Risoluzione (13.3 MB)
