CENTRALE DI ALLARME 3 ZONE + TAMPER 24H

(3-Zone Burglar Alarm Control Panel with 24H Tamper Line)

L'articolo descrive come realizzare una perfetta centralina antifurto (Galileo Burglar Alarm Control Panel) a 3 linee di ingresso più una linea 24h contro i tentativi di sabotaggio (Tamper Line).

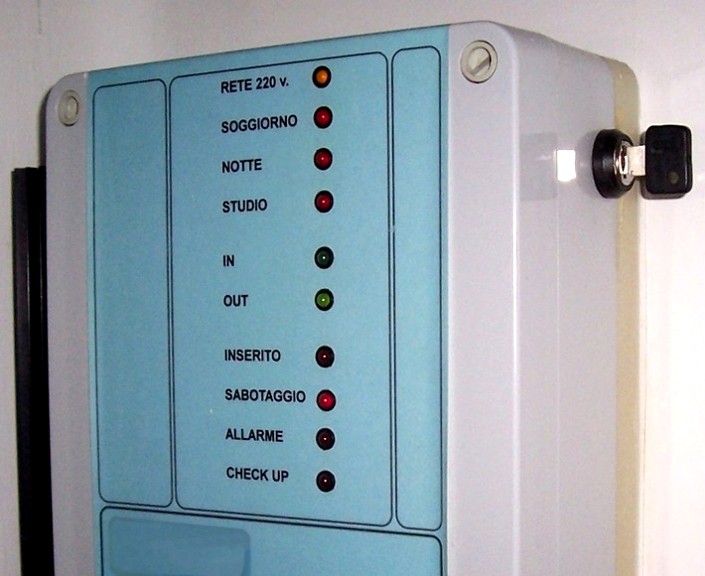

Nel 2013 ho progettato anche una centralina antifurto a 4 zone con microcontrollore (per vedere l'articolo cliccare qui) e nel 2016 un'altra centrale a 8 zone (la trovate in questa pagina).

Questo è l'unico progetto costruito grazie anche al grande aiuto di Stefano, ex collega alla Bentel di Grottammare (eravamo alla fine degli anni 80), che realizzò per me il master a doppia faccia facendo uso esclusivamente di trasferibili: un gran bel lavoro.

Centralina Antifurto GALILEO

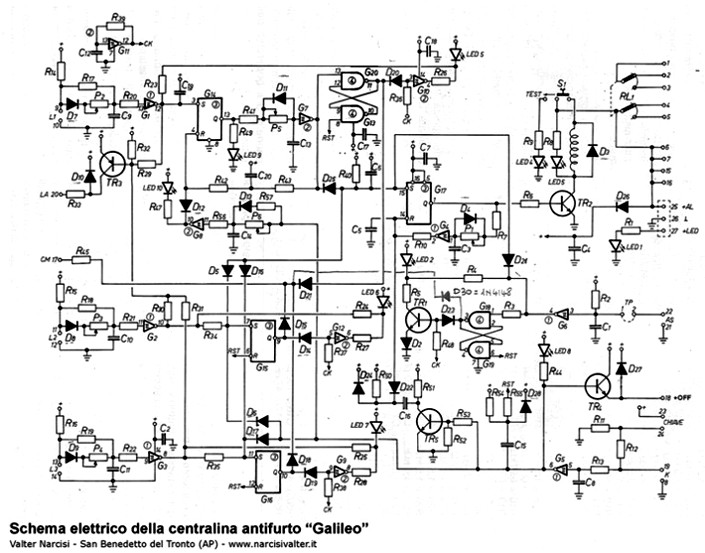

GALILEO Bruglar Alarm Circuit Diagram

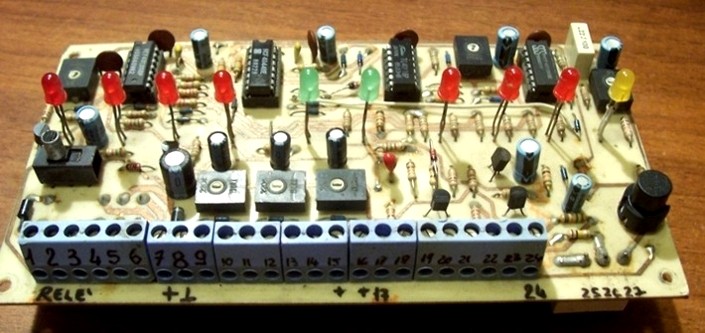

Disposizione componenti (Board Layout)

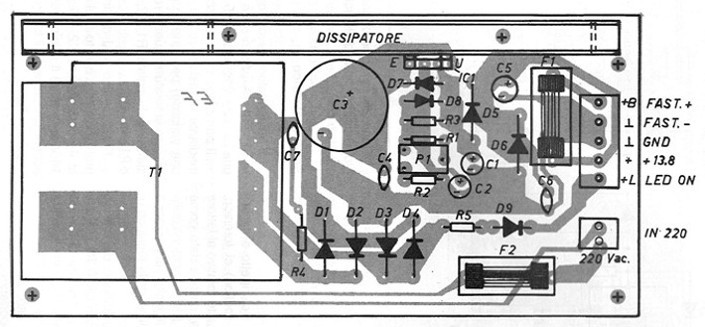

Disposizione componenti (Board Layout) del circuito alimentatore

Galileo 3-zone Wired Burglar Alarm Control Panel with Tamper Line 24H

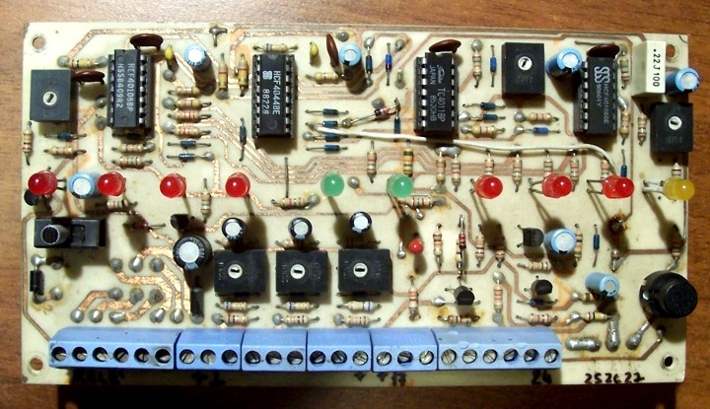

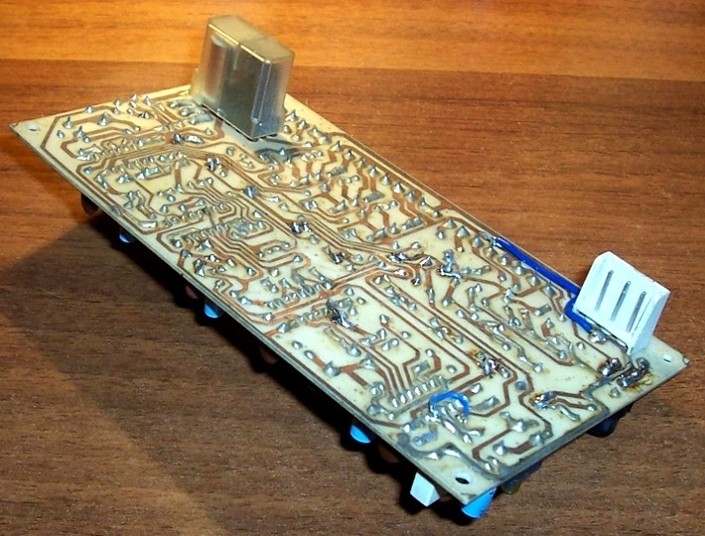

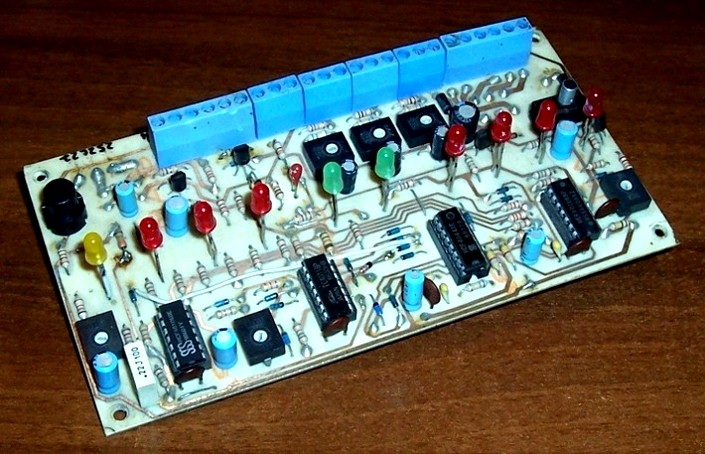

Foto scheda centralina

Questo è il primo di un trittico di articoli riguardanti la realizzazione di un completo impianto antifurto (ad eccezione dei sensori): infatti, nei successivi numeri di Elettronica Flash sono stati pubblicati anche una Sirena Auroalimentata e una Chiave Elettronica Resistiva.

Disposizione componenti (Board Layout)

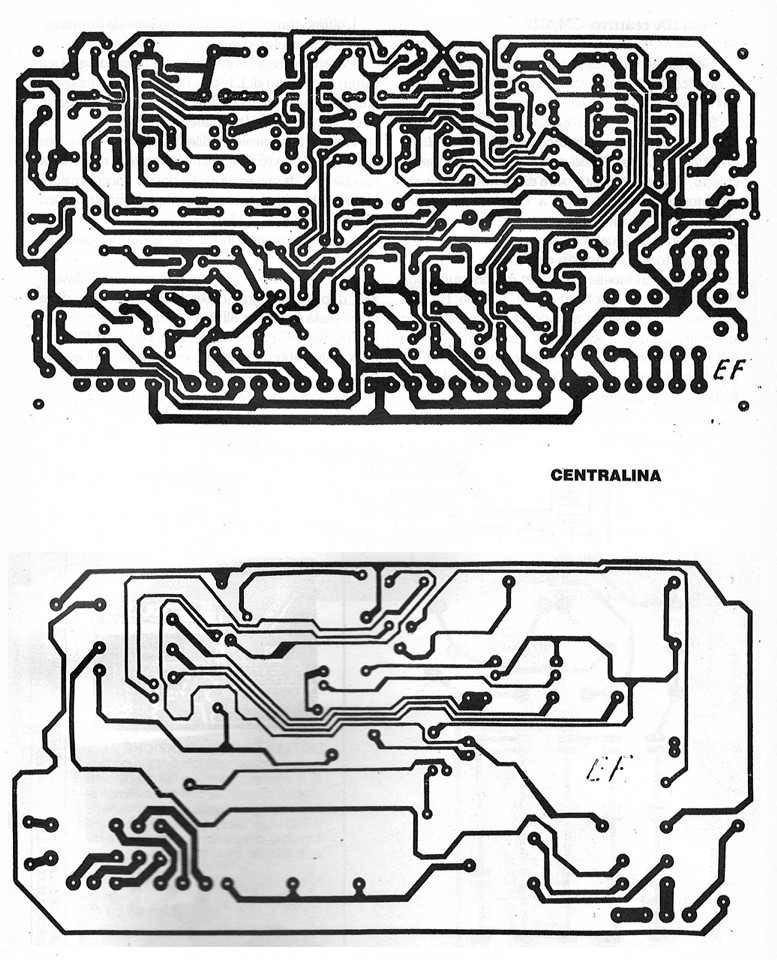

Particolare piste

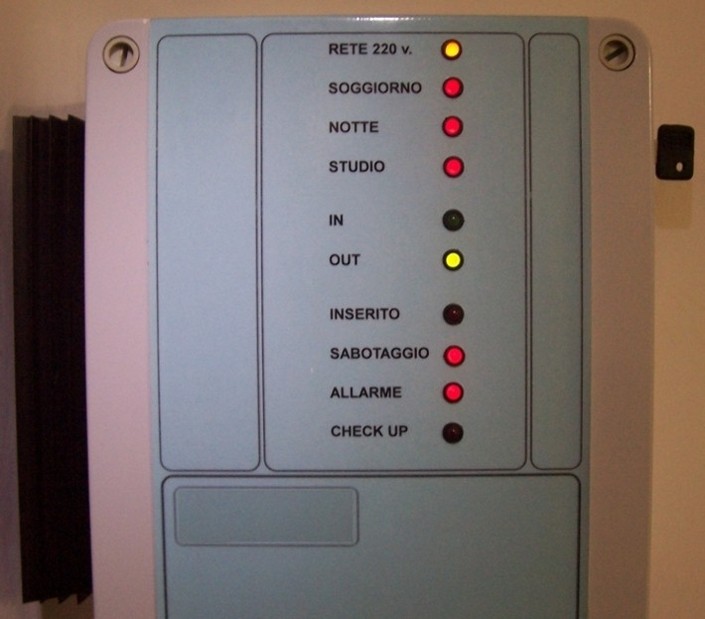

Centralina Antifurto - Pannello frontale

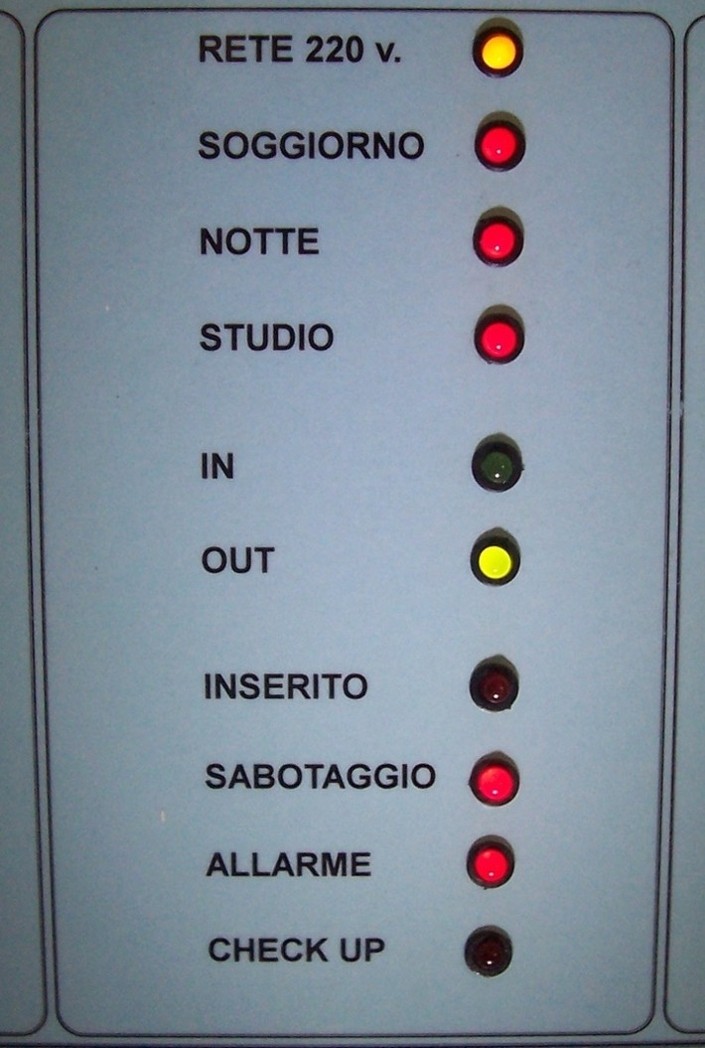

Centrale Antifurto - La Serigrafia

Galileo Burglar Alarm - Layout

DOWNLOAD    [ TORNA ALL'INIZIO ]

Nell'articolo completo (scaricabile cliccando sui link qui sotto) ci sono, oltre alla descrizione ed agli schemi elettrici, anche i disegni delle 2 facciate dei PCB.

Download

Scarica l'articolo completo in formato PDF (3.6 MB)

Scarica l'articolo completo in formato PDF ad Alta Risoluzione (18.8 MB)
